Sistemas de comunicaciones
Practica 3
Christian Jesús Salgado Gutierrez 9301078
Hector Fausto Rodriguez Rodriguez 9301055
Material:
Circuito integrado555
Bakelita
Pinzas de corte y punta
Cautín y soldadura
1 pila de 9 volts
Zumbador
1 resistencia de 1 K
1 Potenciometro de 20K
Capacitores de 100 y 1 microfaradios a 16 volts
Diodo Led
Diagrama:
Marco Teorico:

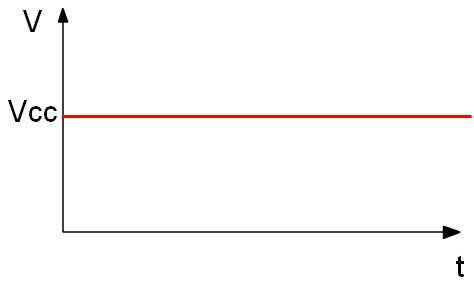

un oscilador es un circuito que es capaz de convertir la corriente continua en una corriente que varía de forma periódica en el tiempo (corriente periódica); estas oscilaciones pueden ser senoidales, cuadradas, triangulares, etc., dependiendo de la forma que tenga la onda producida. Un oscilador de onda cuadrada suele denominarse multivibrador y por lo tanto, se les llama osciladores sólo a los que funcionan en base al principio de oscilación natural que constituyen una bobina L (inductancia) y un condensador C (Capacitancia), mientras que a los demás se le asignan nombres especiales.
Funcionamiento Circuito Oscilante:
Este circuito oscilante podría ser un oscilador si fuese capaz, por sí solo, de mantener su oscilación indefinidamente. Sin embargo, en la realidad existe una pérdida de energía que hace que la corriente oscilante se vaya atenuando cada vez más hasta llegar a desaparecer. Esto es debido a que la inductancia posee una cierta resistencia óhmica que hace que con el paso de la corriente se vaya perdiendo cada vez una pequeña cantidad de energía convirtiéndose en calor.
Conclusiones
En esta practica es muy util ya que un oscilador cmabia corriente directa y la hace alterna y como podemos comprobarlo pues con un zumbador ya que gracias a este circuito nosotros cuando conectamos el zumbador auna pila este no deja de sonar y con este circuito le damos ams utilidad asi pareciendo una alarma y pues conectandole un led para saber como se comporta esta ya que el led parpadea y el zumbador se escucha el sonido pero con pausas y asi uno puede llegar a comprender la funcion del oscilador y se me hizo una practica que nos enseña su funcionamiento
Circuito integrado555
Bakelita
Pinzas de corte y punta
Cautín y soldadura
1 pila de 9 volts
Zumbador
1 resistencia de 1 K
1 Potenciometro de 20K
Capacitores de 100 y 1 microfaradios a 16 volts
Diodo Led
Diagrama:
Marco Teorico:
un oscilador es un circuito que es capaz de convertir la corriente continua en una corriente que varía de forma periódica en el tiempo (corriente periódica); estas oscilaciones pueden ser senoidales, cuadradas, triangulares, etc., dependiendo de la forma que tenga la onda producida. Un oscilador de onda cuadrada suele denominarse multivibrador y por lo tanto, se les llama osciladores sólo a los que funcionan en base al principio de oscilación natural que constituyen una bobina L (inductancia) y un condensador C (Capacitancia), mientras que a los demás se le asignan nombres especiales.
Funcionamiento Circuito Oscilante:
Este circuito oscilante podría ser un oscilador si fuese capaz, por sí solo, de mantener su oscilación indefinidamente. Sin embargo, en la realidad existe una pérdida de energía que hace que la corriente oscilante se vaya atenuando cada vez más hasta llegar a desaparecer. Esto es debido a que la inductancia posee una cierta resistencia óhmica que hace que con el paso de la corriente se vaya perdiendo cada vez una pequeña cantidad de energía convirtiéndose en calor.
Conclusiones
En esta practica es muy util ya que un oscilador cmabia corriente directa y la hace alterna y como podemos comprobarlo pues con un zumbador ya que gracias a este circuito nosotros cuando conectamos el zumbador auna pila este no deja de sonar y con este circuito le damos ams utilidad asi pareciendo una alarma y pues conectandole un led para saber como se comporta esta ya que el led parpadea y el zumbador se escucha el sonido pero con pausas y asi uno puede llegar a comprender la funcion del oscilador y se me hizo una practica que nos enseña su funcionamiento
