Transmisores

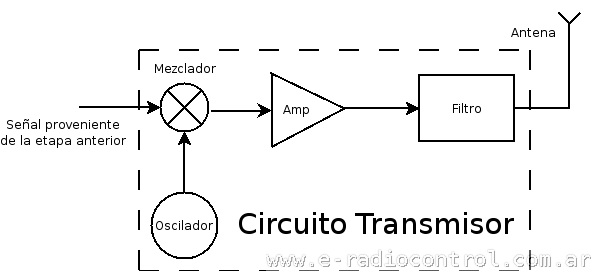

Un equipo transmisor es aquel que esta formado por varios circuitos o etapas, como puede ser en aeromodelismo el equipo del piloto, donde se transmiten los movimientos de las palancas de control hacia el equipo receptor que se encuentra en el avion. Uno de estos circuitos que conforma este sistema o equipo transmisor es el generador o modulador de señal base de radiocontrol y el otro es el transmisor propiamente dicho. Es decir, el transmisor es parte del equipo transmisor y es la ultima etapa del proceso de la señal en el equipo transmisor.
Etapas:
1-Fuente de Alimentación –power supply-
2-etapa de radiofrecuencia (oscilador, amplificador, cristal)
3-Etapa de audio(fuente de audio, amplificador de audio)
4-Modulador
5-Etapa de potencia
6-Linea de transmisión y acoplador
7-antena
Receptor galena
Los primeros receptores recibieron el nombre de receptores de cristal o galena ya que eran construidos con un cristal de galena o carborundum, un material que permite el paso de la corriente en una sola dirección.

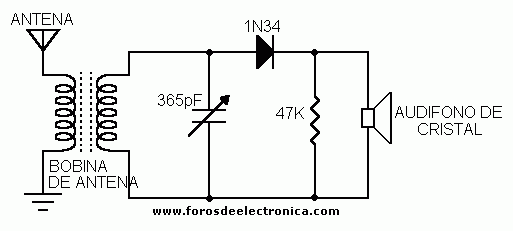

Analizamos cada una de las etapas del receptor de cristal. En el alambre de la antena están presentes una gran cantidad de emisoras de radio, siendo las señales mas fuertes aquellas de las emisoras más cercanas o que transmiten con mayor potencia en kilovatios.
Al estar conectada la antena al primario de la bobina o transformador de antena, la energía de radiofrecuencia, por ser corriente alterna, induce un voltaje o señal en el secundario de esa bobina. Este secundario esta conectado en paralelo con un condensador variable, formando un circuito LC resonante. Cuando se hace girar la perilla del condensador variable, se cambia su capacidad en microfaradios y por lo tanto cambia la frecuencia de resonancia del circuito y se sintonizan las diferentes emisoras.
Transmisor AM

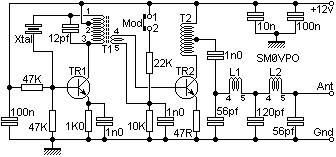

Este circuito se basa en un transmisor simple de RF. Incorpora un oscilador de cristal en sobretono ideal para un 3er armonico, un amplificador y un filtro.El proposito de estos circuitos es de proveer una etapa de 150mW o mas de potencia en RF totalmente separado de la etapa anterior la cual es la de modulacion o un "circuito codificador". Este transmisor recibe la señal del codificador y se encarga de transmitirla en AM a la frecuencia deseada usando cristales de cuarzo.
